Пренебрегая этими «мелочами», вы рискуете не крепежом, а целостностью всей системы. Разбираемся в физике надежности.
Надежность любой конструкции — от сложного промышленного оборудования до ответственного строительного узла — определяется прочностью ее самого слабого звена. Зачастую этим звеном становится не основной силовой элемент, а резьбовое соединение, потерявшее предварительное натяжение. Стоимость отказа измеряется не ценой болта, а затратами на устранение последствий: от простоев и ремонтов до компрометации безопасности.
Основная причина таких отказов — самоотвинчивание под действием вибраций, ударных и переменных нагрузок. Противодействовать этому призваны, на первый взгляд, второстепенные элементы: шайбы, гроверы, контргайки и их современные аналоги. Их корректный выбор и применение — это не формальность, а инженерная необходимость, основанная на законах механики и трибологии. В этой статье мы анализируем, как работают эти компоненты и почему они являются стратегическим фактором долговечности любого проекта.
Физика врага: почему соединение ослабевает?
Любое, даже идеально затянутое, соединение — не монолит. Под воздействием вибрации, перепадов температуры и ударных нагрузок происходят микродеформации, осадка материала, истирание микронеровностей. Гайка и болт находят «люфт» в доли миллиметра — предварительное натяжение падает, возникает игра, а затем и катастрофическое ослабление. Задача стопорных элементов — не дать этому процессу начаться или немедленно его компенсировать.

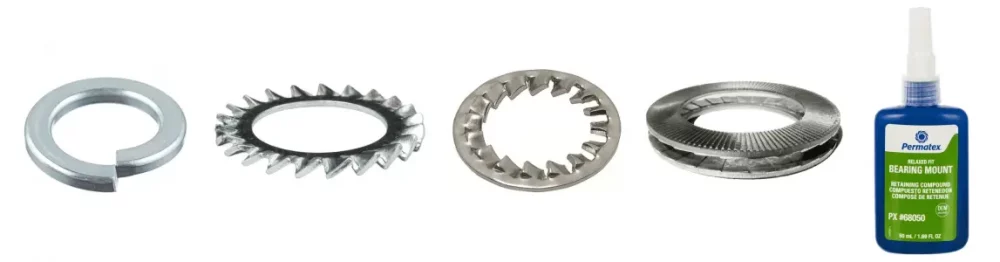

Три базовых стража: от простого к сложному
1. Шайба плоская (ГОСТ, DIN): Фундамент и броня
- Основная роль: Перераспределитель силы. Концентрированное давление от гайки, способное смять мягкий алюминий или «провалить» тонкий лист, шайба «размазывает» на большую площадь, защищая поверхность.
- Скрытая суперсила: Часто служит барьером против гальванической коррозии между разнородными металлами (например, стальной болт в алюминиевой детали) и выравнивает плоскость при работе с неровными поверхностями.
- Ключевой принцип: Она не стопорит, она создает правильные условия для работы других стопорных элементов и всего узла.
2. Шайба пружинная (гровер, ГОСТ, DIN): Энергетическая подушка
- Как работает: Это сжатая пружина в форме шайбы. При ослаблении натяжения гровер стремится разжаться, постоянно «поджимая» гайку и компенсируя усадку. Его острые края также цепляются за поверхности, увеличивая трение.
- Важное ограничение: Это солдат одной битвы. После демонтажа и снятия нагрузки гровер теряет упругость. Повторное использование — фиктивный, а не реальный уровень защиты.
- Идеально для: Узлов с умеренными вибрациями и циклическими нагрузками, где нужно компенсировать температурное расширение.
3. Контргайка (ГОСТ, DIN): Механический замок
- Философия: Две силы лучше одной. После затяжки основной гайки, вплотную к ней закручивается вторая — контргайка. Она создает мощное встречное напряжение в резьбе, буквально заклинивая первую гайку на месте.
- Это не просто «гайка поверх гайки»: Технология требует правильной последовательности: сначала основной момент затяжки, затем фиксация контргайкой. Метод надежен, но увеличивает габариты и массу узла.
- Царство: Ответственные, но не всегда подверженные экстремальной вибрации соединения в станкостроении, строительных конструкциях.
Когда базовой защиты недостаточно: арсенал для экстремальных условий
Если вибрация — не фон, а постоянное состояние системы (двигатели, шасси, горная техника), классика может не справиться. На сцену выходят инженерные решения нового поколения.
• Клиновые стопорные системы (типа Nord-Lock): Эффект самоподтяжки
Здесь не надеются на трение или упругость. Пара шайб с конусными поверхностями и зубьями работает по гениальному принципу: любая попытка гайки открутиться приводит к увеличению натяжения болта. Это механический парадокс, превращающий угрозу в пользу. Это «золотой стандарт» для критических узлов в энергетике, авиации, на транспорте, где отказ недопустим.
• Анаэробные фиксаторы резьбы: Жидкая сварка
Это полимерный клей, который наносится на резьбу и затвердевает в отсутствие воздуха. Он не просто стопорит — он герметизирует, предотвращает коррозию и заполняет все микропустоты, создавая практически монолит. Незаменим там, где нет места для дополнительных металлических элементов (электроника, точная механика) или требуется защита от жидкостей и газов.
Инженерный чек-лист: как выбрать своего «защитника»?
Задайте пять вопросов о соединении:
- Что за нагрузки? Статика, вибрация, удары? (Для вибрации — гровер, клиновые шайбы).
- Из чего сделаны детали? Мягкий материал требует плоской шайбы для защиты. Разные металлы — изолирующей прокладки.
- Какая среда вокруг? Влага, химикаты, экстремальные температуры диктуют материал (нержавейка А2/А4, оцинковка) и тип защиты (фиксатор-герметик).
- Насколько критичен узел? Цена отказа определяет бюджет на безопасность. Для моста или турбины выбор очевиден — самое надежное решение.
- Можно ли обеспечить точную затяжку? Без правильного момента (динамометрический ключ!) любое стопорение неэффективно.
Вопрос-ответ: развеиваем мифы
Обязательно ли класть плоскую шайбу под гровер?
Почти всегда да. Это защитит поверхность детали от царапин острым гровером и улучшит распределение нагрузки. Особенно критично для мягких и хрупких покрытий.
Что круче — гровер или фиксатор?
Разные инструменты для разных задач. Гровер — это «пружинящий буфер» для подвижных узлов. Фиксатор — это «жидкий замок» для герметизации и неразборных соединений. Для запредельных вибраций выбирайте клиновые системы.
Можно ли использовать контргайку повторно?
Технически — да, если нет повреждений резьбы и граней. Но в контексте ответственного узла, где уже приложены огромные трудозатраты на сборку, экономия на новой гайке — сомнительная бережливость.
Вывод: Надежность как культура
Правильный выбор шайбы, гровера или контргайки — это не слепое следование чертежу, а осознанное инженерное решение. Это понимание того, какие силы действуют на узел и как их обуздать. Это инвестиция, которая окупается отсутствием аварийных остановок, ремонтов и репутационных потерь. В мире высоких нагрузок настоящая экономия — это не экономия на крепеже, а экономия на рисках.
Доверяйте только проверенным решениям, а их выбор — профессионалам.
