Как правильно подобрать сверло под метчик?

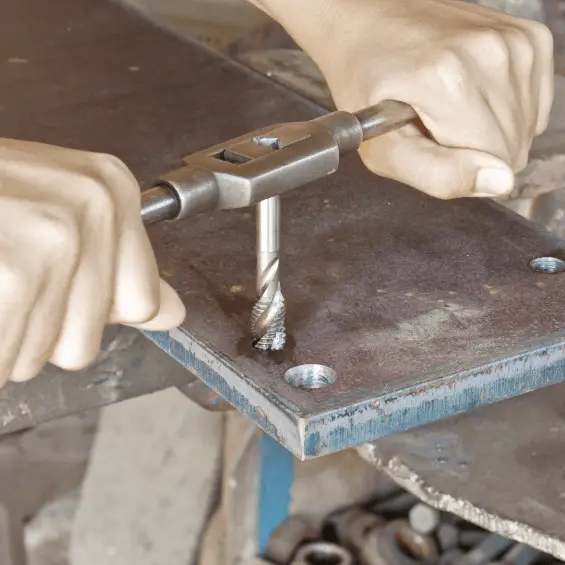

Метчик используется для нарезания внутренних резьб и представляет собой винт с режущими кромками. Однако перед тем как нарезать внутреннюю резьбу метчиком, необходимо подготовить черновое отверстие. Для этого используют сверла, что рождает новую проблему, суть которой состоит в подборе правильного диаметра сверла. Дело в том, что отверстие большего диаметра приведет к скашиванию резьбы, а меньшего — испортит метчик. Шаг резьбы у метчиков может быть разным, и каждому шагу соответствует подходящий диаметр сверла.
Особенности выбора сверла под метчик
При выборе сверла под метчик необходимо учитывать следующие рекомендации:
- Следите, чтобы сверло подходило под обрабатываемый материал. Для большинства резьбонарезных операций хватает инструмента из быстрорежущей стали с содержанием кобальта. Однако если материал тверже, используйте твердосплавное сверло.
- Черновое отверстие требуется обработать зенковкой и сделать фаску. Это позволит лучше центрировать метчик, а также обеспечит лучший заход в резьбу болтов, шпилек и т.п.
- Принимайте во внимание свойства материала. У хрупких твердых и мягких вязких металлов диаметр отверстия будет отличаться. Так, диаметр сверла под резьбу М 8 в мягком материале составит 6,8 мм, а в твердом — 6,7 мм.
Простая формула для подбора сверла
На практике мастера постоянно пользуются простой формулой, когда нет возможности обратиться к таблице:
Пример: М 10-1,5 = 8,5 мм
Разрешено округлять полученный результат в большую сторону. Например, 9,75 округлить до 9,8 мм. Однако такой способ позволяет узнать только приблизительное значение и больше подходит для бытовых нужд. На производстве специалисты опираются на таблицы, указанные в ГОСТах, и учитывают допуски и особенности обрабатываемого материала.
Диаметр предварительного отверстия для метрических метчиков под основной шаг (DIN 13/ГОСТ 24705)
| Нормальный диаметр резьбы | Шаг резьбы, мм | Диаметр сверла, мм |
|---|---|---|
| М 1,0 | 0,25 | 0,75 |
| М 1,1 | 0,25 | 0,85 |
| М 1,2 | 0,25 | 0,95 |
| М 1,4 | 0,3 | 1,1 |
| М 1,6 | 0,35 | 1,25 |
| М 1,8 | 0,35 | 1,45 |
| М 2,0 | 0,4 | 1,6 |
| М 2,2 | 0,45 | 1,75 |
| М 2,5 | 0,45 | 2,05 |
| М 3,0 | 0,5 | 2,5 |
| М 3,5 | 0,6 | 2,9 |
| М 4,0 | 0,7 | 3,3 |
| М 4,5 | 0,75 | 3,7 |
| М 5,0 | 0,8 | 4,2 |
| М 6,0 | 1,0 | 5,0 |
| М 7,0 | 1,0 | 6,0 |
| М 8,0 | 1,25 | 6,8 |
| М 9,0 | 1,25 | 7,8 |
| М 10,0 | 1,5 | 8,5 |
| М 11,0 | 1,5 | 9,5 |
| М 12,0 | 1,75 | 10,2 |
| М 14,00 | 2,0 | 12,0 |
| М 16,00 | 2,0 | 14,0 |
| М 18,00 | 2,5 | 15,5 |
| М 20,00 | 2,5 | 17,5 |
| М 22,00 | 2,5 | 19,5 |
| М 24,00 | 3,0 | 21,0 |
| М 27,00 | 3,0 | 24,0 |
| М 30,00 | 3,5 | 26,5 |
| М 33,00 | 3,5 | 29,5 |
| М 36,00 | 4,0 | 32,0 |
| М 39,00 | 4,0 | 35,0 |
| М 42,00 | 4,5 | 37,5 |
| М 45,00 | 4,5 | 40,5 |
| М 48,00 | 5,0 | 43,0 |
| М 52,00 | 5,0 | 47,0 |
| М 56,00 | 5,5 | 50,5 |
| М 60,00 | 5,5 | 54,5 |
| М 64,00 | 6,0 | 58,0 |
| М 68,00 | 6,0 | 62,0 |
Диаметры сверл для метчиков с крупной дюймовой цилиндрической резьбой UNC
| Нормальный диаметр резьбы | Число ниток на 1 дюйм | Диаметр сверла под резьбу, мм |
|---|---|---|
| UNC 1/4″ | 20 | 5,1 |
| UNC 5/16″ | 18 | 6,5 |
| UNC 3/8″ | 16 | 8,0 |
| UNC 7/16″ | 14 | 9,4 |
| UNC 1/2″ | 13 | 10,8 |
| UNC 9/16″ | 12 | 12,2 |
| UNC 5/8″ | 11 | 13,6 |
| UNC 3/4″ | 10 | 16,5 |
| UNC 7/8″ | 9 | 19,5 |
| UNC 1″ | 8 | 22,25 |
| UNC 1-1/8″ | 7 | 25,0 |
| UNC 1-1/4″ | 7 | 28,25 |
| UNC 1-3/8″ | 6 | 30,75 |
| UNC 1-1/2″ | 6 | 34 |
| UNC 1-3/4″ | 5 | 39,5 |
| UNC 2″ | 4 | 45 |
Диаметры сверл для метчиков с мелкой дюймовой цилиндрической резьбой UNF
| Нормальный диаметр резьбы | Число ниток на 1 дюйм | Диаметр сверла под резьбу, мм |
|---|---|---|
| UNF 1/4″ | 28 | 5,5 |
| UNF 5/16″ | 24 | 6,9 |
| UNF 3/8″ | 24 | 8,5 |
| UNF 7/16″ | 20 | 9,9 |
| UNF 1/2″ | 20 | 11,5 |
| UNF 9/16″ | 18 | 12,9 |
| UNF 5/8″ | 18 | 14,5 |
| UNF 3/4″ | 16 | 17,5 |
| UNF 7/8″ | 14 | 20,5 |
| UNF 1″ | 12 | 23,25 |
| UNF 1-1/8″ | 12 | 26,5 |
| UNF 1-1/4″ | 12 | 29,75 |
| UNF 1-3/8″ | 12 | 33 |
| UNF 1-1/2″ | 12 | 36 |
Диаметры сверл для трубных дюймовых метчиков
| Нормальный диаметр резьбы | Шаг резьбы, мм | Число ниток на 1 дюйм | Диаметр сверла под резьбу, мм |
|---|---|---|---|
| G 1/8″ | 0,907 | 28 | 8,7 |
| G 1/4″ | 1,337 | 19 | 11,5 |
| G 3/8″ | 1,337 | 19 | 15,0 |
| G 1/2″ | 1,814 | 14 | 18,75 |
| G 5/8″ | 1,814 | 14 | 20,75 |
| G 3/4″ | 1,814 | 14 | 24,25 |
| G 7/8″ | 1,814 | 14 | 28,0 |
| G 1″ | 2,309 | 11 | 30,5 |
| G 1-1/8″ | 2,309 | 11 | 35 |
| G 1-1/4″ | 2,309 | 11 | 39 |
| G 1-3/8″ | 2,309 | 11 | 41,5 |
| G 1-1/2″ | 2,309 | 11 | 45 |
| G 1-3/4″ | 2,309 | 11 | 51 |
| G 2″ | 2,309 | 11 | 56,7 |
