Наконечники

Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников.

Конец содержимого

Страниц для загрузки больше нет

Предыдущие записи →

Наконечники кабельные: надежное оконцевание гибких многопроволочных проводов

Наконечники — это специализированные изделия для оконцевания (завершения) гибких многопроволочных медных проводников методом опрессовки. Они обеспечивают надежный электрический контакт и механическое соединение провода с клеммами, винтовыми зажимами, разъемами и другим оборудованием. Использование наконечников предотвращает распушивание жил, обламывание тонких проволочек и гарантирует безопасное и долговечное подключение. Незаменимы при сборке электрощитов, монтаже электрооборудования, ремонте автомобильной проводки.

В нашем интернет-магазине представлен широкий ассортимент кабельных наконечников различных типов. Продажа осуществляется в розницу и оптом с доставкой по всей России.

Основные типы наконечников

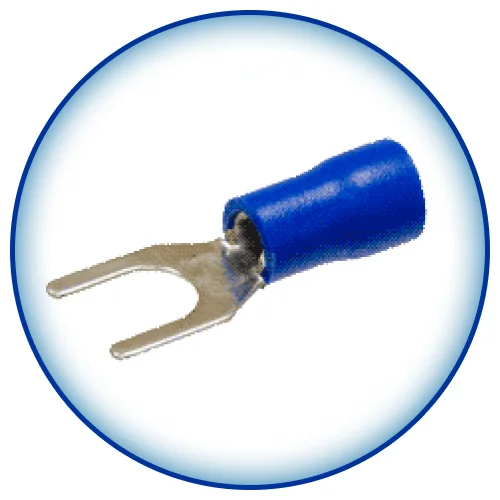

1. Вилочные наконечники (НВИ):

Имеют форму вилки с прорезью. Позволяют подключать провод к винтовой клемме без полного выкручивания винта — достаточно его ослабить и вставить вилку. Удобны для частого подключения/отключения.

  • НВИ — наконечник вилочный изолированный.

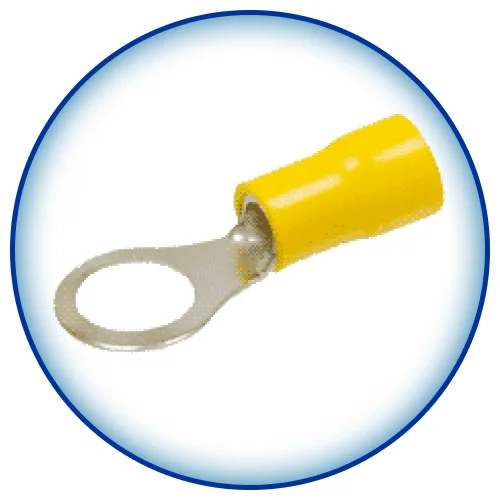

2. Кольцевые наконечники (НКИ):

Имеют замкнутое кольцо. Обеспечивают максимально надежное соединение, так как винт полностью фиксирует кольцо по всей окружности. Рекомендуются для ответственных соединений, где важна виброустойчивость.

  • НКИ — наконечник кольцевой изолированный.

3. Штыревые наконечники (НШВ, НШвИ, НШкИ, НШПИ):

Предназначены для подключения гибких проводов к винтовым и пружинным клеммникам, а также к разъемам. Обжимаются на зачищенном конце провода и вставляются в клеммник как жесткий одножильный провод.

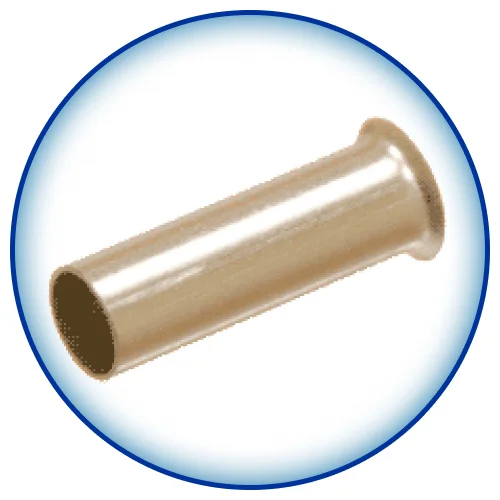

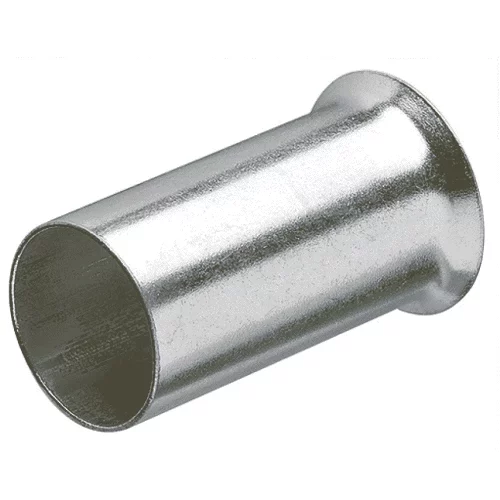

  • НШВ — наконечник штыревой изолированный (стандартный).

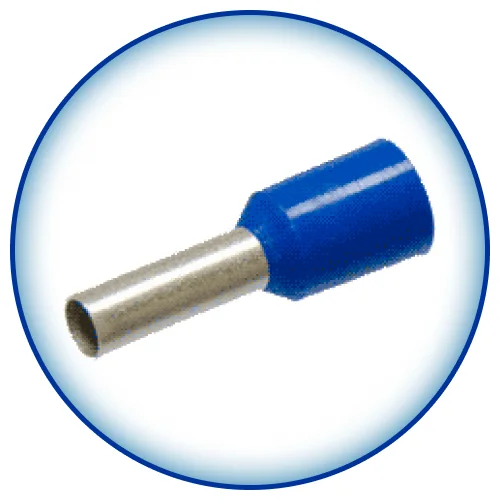

  • НШвИ — наконечник штыревой с воронкой изолированный (облегчает ввод провода).

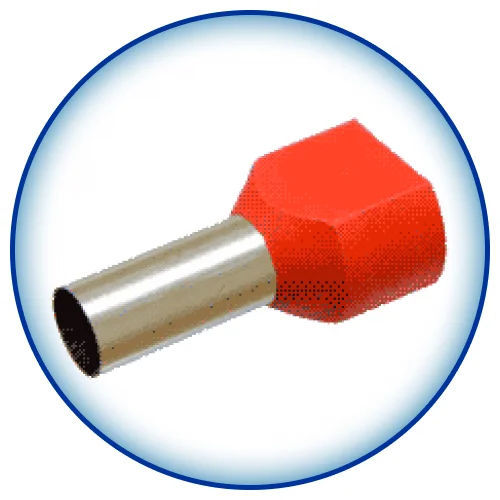

  • НШвИ(2) — для двух проводов.

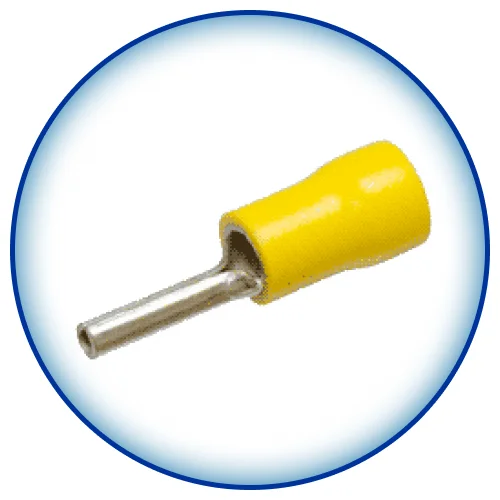

  • НШкИ — наконечник штыревой с контактным наконечником изолированный.

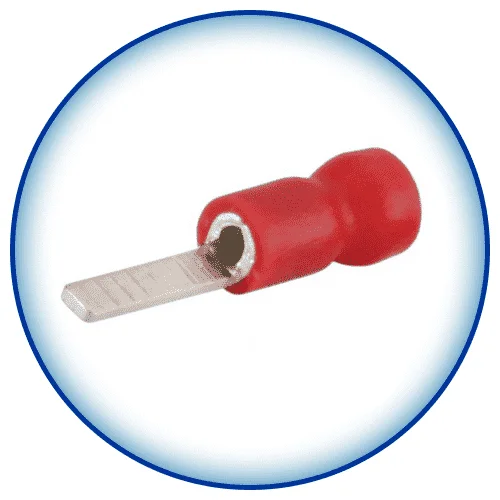

  • НШПИ — наконечник штифтовой изолированный.

4. Штекерные и плоские наконечники:

Используются для быстросъемных соединений (типа «папа-мама») в автомобильной электронике, бытовой технике, аудиоаппаратуре.

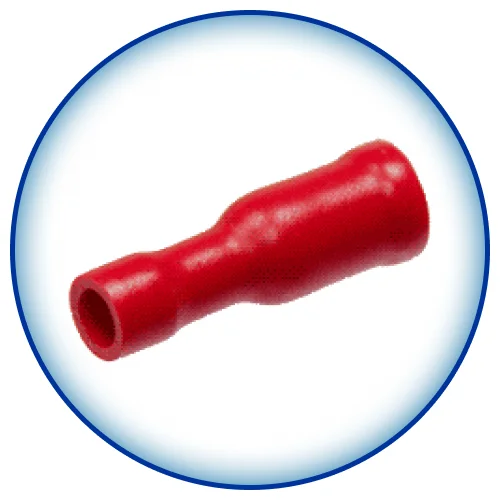

  • РШИ-М — разъем штекерный изолированный (папа)

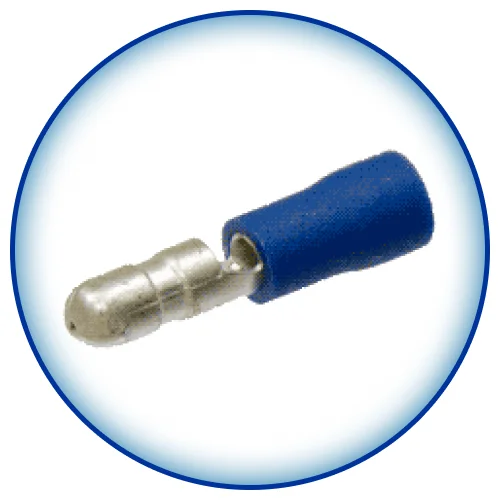

  • РШИ-П — разъем штекерный изолированный (мама)

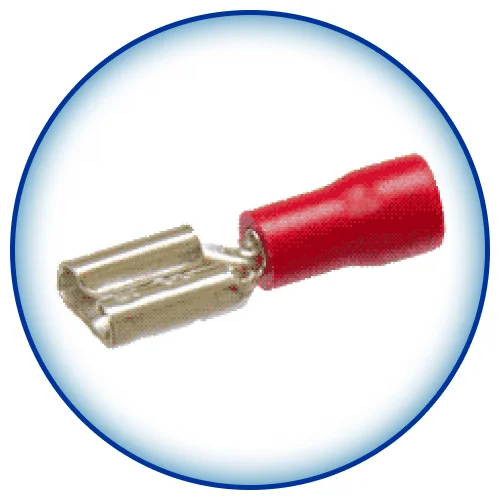

  • РПИ-М — разъем плоский изолированный (папа)

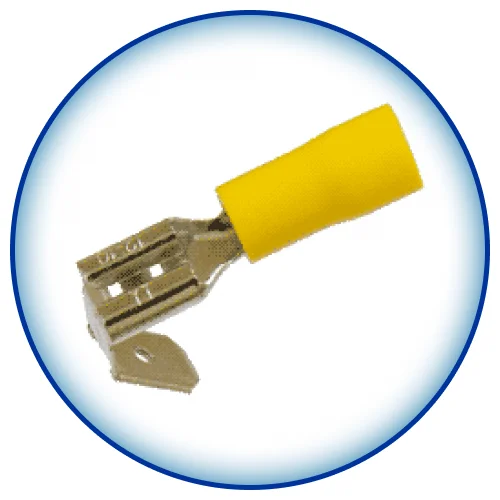

  • РПИ-О — разъем плоский изолированный (мама, обжимной)

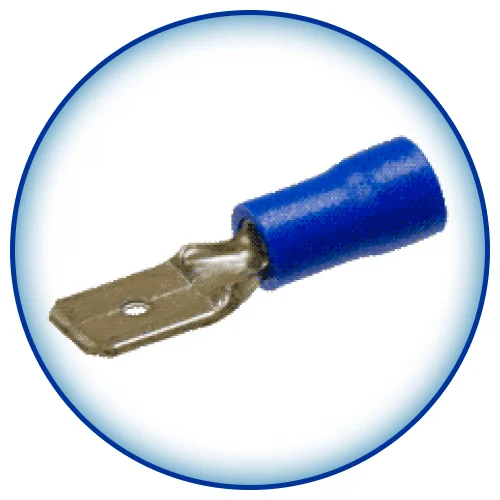

  • РПИ-П — разъем плоский изолированный (мама, паянный)

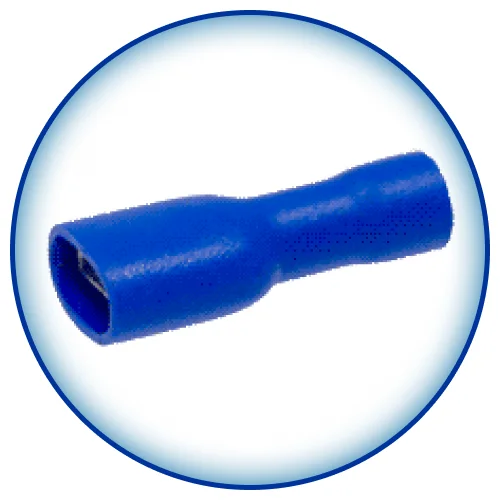

  • РППИ-М — разъем плоский подпаечный изолированный (папа)

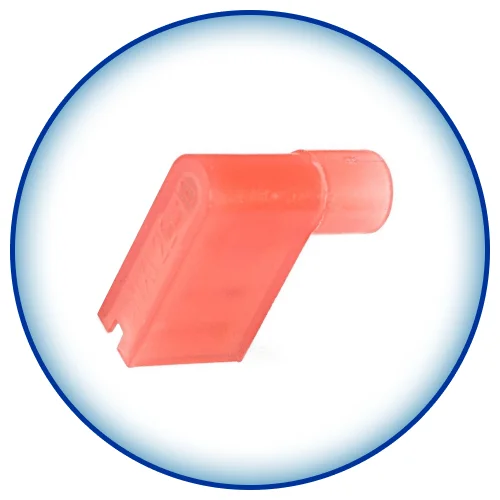

5. Флажковый наконечник (РФИ-М(н)):

Имеет Г-образную форму, используется для подключения в ограниченном пространстве.

  • РФИ-М(н) — разъем флажковый изолированный (папа, узкий).

Ключевые характеристики и преимущества использования наконечников

  • Материал: Электролитическая медь (обеспечивает отличную проводимость).

  • Покрытие: Лужение (защита от коррозии и окисления).

  • Изоляция: Пластиковая втулка (ПВХ или полиамид) — защищает место опрессовки и изолирует контакт. Цвет изоляции часто соответствует сечению провода (например, красный — 1.5 мм², синий — 2.5 мм²).

  • Метод монтажа: Опрессовка (обжим) специальным инструментом (клещами для обжима, пресс-клещами).

Зачем нужны наконечники?

  • Надежность: Предотвращают распушивание и обламывание тонких проволочек многожильного провода.

  • Качество контакта: Обеспечивают большую площадь контакта с клеммой.

  • Безопасность: Исключают риск короткого замыкания от случайно выскочившей проволочки.

  • Удобство монтажа: Обжатый наконечник легко вставляется в клеммник или под винт.

Сферы применения

  • Сборка электрощитов и распределительных коробок: Для подключения гибких проводов к автоматическим выключателям, УЗО, клеммникам.

  • Промышленное оборудование: Монтаж станков, конвейеров, шкафов управления.

  • Автомобильная электрика: Ремонт проводки, подключение дополнительного оборудования (сигнализации, магнитол, фар).

  • Бытовая техника: Ремонт и обслуживание.

  • Строительство и электромонтаж: Монтаж систем освещения, розеточных сетей.

Преимущества покупки

  • Полный ассортимент: Все типы наконечников для любых задач оконцевания в одном месте. Работаем с 1992 года.

  • Стандартизация: Продукция соответствует маркировке (НВИ, НКИ, НШВ, РПИ, РШИ и т.д.), что упрощает выбор.

  • Цветовая маркировка: Упрощает подбор наконечника под сечение провода.

  • Гибкие условия: Розничная и оптовая продажа. Скидки для электромонтажных организаций и промышленных предприятий.

  • Быстрая доставка по России: Находимся в Новосибирске. Бесплатно доставим заказ до транспортной компании для отправки в любой регион РФ. Возможен самовывоз в день заказа.
