Шпилька резьбовая DIN 975 (трапецеидальная резьба)

Шпильки с трапецеидальной резьбой DIN 975 – правая и левая, для точных механических передач

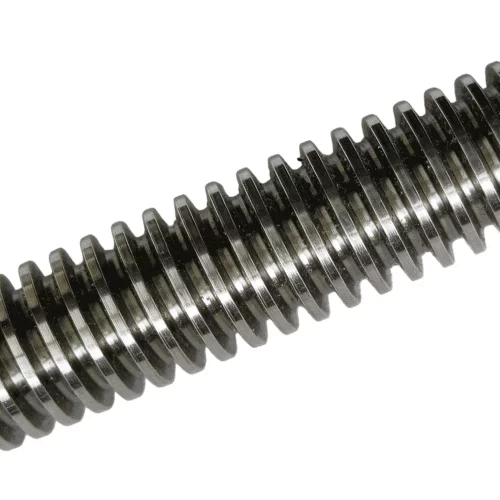

Шпилька DIN 975 с трапецеидальной резьбой – это крепёжный элемент с резьбой специального профиля, напоминающего трапецию. В отличие от стандартной метрической резьбы (с треугольным профилем), трапецеидальная резьба имеет увеличенный угол профиля (30°) и большую площадь контакта витков. Это обеспечивает высокую износостойкость, способность воспринимать значительные осевые нагрузки и минимальное трение при вращении. В нашем ассортименте представлены как стандартные шпильки с правой резьбой, так и востребованные позиции с левой резьбой – для узлов, где направление вращения требует обратной нарезки. Такие шпильки применяются в механизмах, преобразующих вращательное движение в поступательное – в домкратах, винтовых прессах, станках с ЧПУ, лифтовых подъемниках и другом промышленном оборудовании.

Изделия соответствуют стандарту DIN 975 и имеют отечественные аналоги – ГОСТ 11644-75 и DIN 976, что гарантирует точную геометрию профиля и взаимозаменяемость с крепежом других производителей. Трапецеидальная резьба маркируется литерой Tr с указанием диаметра и шага (например, Tr20х4), а левая резьба дополнительно маркируется словом «ЛЕВАЯ» в обозначении.

Основные характеристики

В каталоге представлены шпильки всех ходовых диаметров – от Tr10х2 до Tr36х6 как с правой, так и с левой резьбой. Левая резьба доступна для Tr12, Tr16, Tr20, Tr24, Tr28, Tr30. Резьба нарезана по всей длине стержня, что позволяет использовать шпильку в качестве ходового винта с гайкой соответствующего профиля.

Где применяются шпильки с трапецеидальной резьбой

• Винтовые домкраты (механические, гидравлические)

• Винтовые прессы и тиски (съемники, разжимные устройства)

• Станки с ЧПУ (приводы подачи, позиционирование)

• Лифтовое оборудование и подъемники (винтовые механизмы)

• Регулировочные устройства (строительная опалубка, стяжные системы)

• Автоматические ворота и шлагбаумы (приводные винты)

• Промышленное оборудование (упаковочные линии, конвейеры)

• Механизмы, где требуется левая резьба для предотвращения самоотвинчивания

Как правильно выбрать шпильку с трапецеидальной резьбой

При выборе обращайте внимание на три основных параметра: диаметр, шаг и направление резьбы. В обозначении Tr20х4 – 20 означает наружный диаметр в миллиметрах, 4 – шаг резьбы. Шаг определяет скорость перемещения гайки при вращении шпильки: чем больше шаг, тем быстрее ход, но тем больше усилие, необходимое для вращения. Для точных позиционных механизмов (станки) используют шаги 2-4 мм, для силовых (домкраты, прессы) – 4-6 мм. Направление резьбы – важнейший параметр: если в узле вращение происходит в правую сторону, левая резьба предотвратит самоотвинчивание; при ошибке в выборе направления механизм просто не будет работать корректно. Левая резьба обычно маркируется дополнительной надписью «ЛЕВАЯ» или специальной фаской на торце. Стандартная длина 1000 мм позволяет нарезать отрезки нужного размера непосредственно на объекте. Все шпильки изготовлены из стали без покрытия, что подходит для внутренних работ в сухих помещениях. Для влажной среды рекомендуется использовать оцинкованные аналоги или смазку.

Почему выгодно покупать у нас

На складе в Новосибирске мы держим шпильки с трапецеидальной резьбой всех ходовых диаметров – от Tr10 до Tr36, с различными шагами, а также обеих направлений (правая и левая). Это позволяет оперативно закрывать потребности машиностроительных предприятий, станкостроительных заводов и ремонтных служб в полном комплекте. Работаем как с розничными клиентами, так и с оптовыми партиями. Помогаем подобрать нужный диаметр, шаг и направление, если вы сомневаетесь. Доставляем заказы во все регионы России – от Калининграда до Владивостока. Для постоянных партнёров действуют индивидуальные условия. Звоните или пишите – подберём крепёж под вашу задачу.
