Установочный винт плоский, под шлиц DIN 551
Установочные винты DIN 551 (гужон) аналог ГОСТ 1477-93, ISO 4766 с прямым шлицем и плоским концом. Применяется в машиностроении, приборостроении и прочих промышленно-производственных отраслях.
Установочные винты DIN 551 (гужоны) – точная фиксация без головки
Установочный винт DIN 551 – это крепёжное изделие без головки, предназначенное для фиксации деталей относительно друг друга. Он представляет собой стержень с прямой резьбой по всей длине, плоским концом и прямым шлицем на торце для затяжки. Такие винты также называют гужонами. Их основное назначение – стопорение шкивов, зубчатых колёс, втулок и других деталей на валах, а также точная регулировка положения механизмов. Плоский конец винта не повреждает поверхность вала и обеспечивает надёжную фиксацию без деформации. Винты DIN 551 широко применяются в машиностроении, приборостроении, станкостроении и других промышленных отраслях, где требуется точное стопорение и регулировка.
Изделия полностью соответствуют стандарту DIN 551, а также имеют отечественный аналог ГОСТ 1477-93 и международный аналог ISO 4766. Это гарантирует точную геометрию, взаимозаменяемость и стабильное качество.
Основные характеристики
| Параметр | Значение |
|---|---|
| Стандарт | DIN 551 (аналоги: ГОСТ 1477-93, ISO 4766) |
| Тип | Установочный винт без головки (гужон) |
| Конец | Плоский |
| Шлиц | Прямой (под отвёртку) |

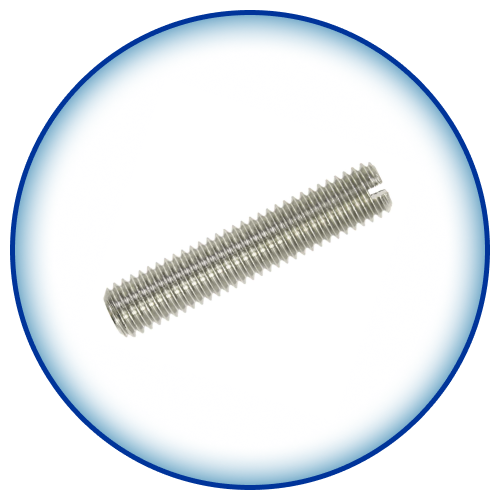

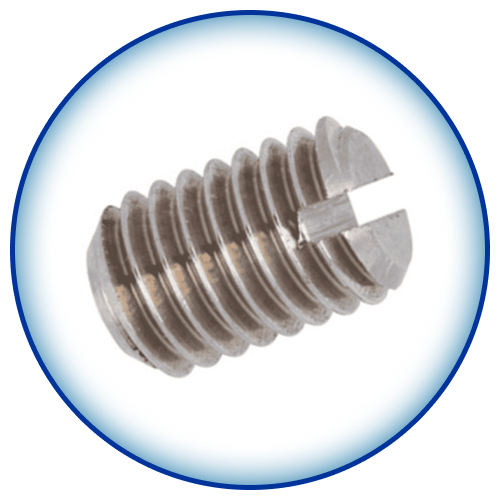

| Материал | Сталь без покрытия, нержавеющая сталь А2 |
| Резьба | Метрическая, полная (М1,6 – М10) |
| Длины | От 2 до 60 мм |
| Применение | Фиксация деталей на валах, стопорение шкивов и зубчатых колёс, регулировка механизмов в машиностроении и приборостроении |
В каталоге представлены винты всех ходовых диаметров – от М1,6 до М10, с различными длинами, в обычном исполнении и из нержавеющей стали А2 для агрессивных сред.
Где применяются установочные винты DIN 551
-
Машиностроение и станкостроение (фиксация шкивов, муфт, зубчатых колёс на валах)
-
Приборостроение (точная регулировка механизмов, фиксация подвижных элементов)
-
Автомобилестроение (крепление деталей в узлах трансмиссии, стопорение)
-
Ремонт и обслуживание промышленного оборудования
-
Производство бытовой техники и электроники
-
Авиастроение и судостроение (ответственные соединения)
-
Инструментальное производство и оснастка
Как правильно выбрать установочный винт DIN 551
При выборе обращайте внимание на три параметра: диаметр резьбы, длину и материал исполнения. Диаметр резьбы выбирается в зависимости от размера стопорного отверстия и требуемой нагрузки – для большинства задач достаточно М3–М6, для более ответственных узлов используйте М8–М10. Длина винта должна быть достаточной для надёжной фиксации детали на валу, но не должна выступать за пределы ступицы. Плоский конец винта не повреждает поверхность вала, что особенно важно при многократных регулировках. Для работы в агрессивных средах и повышенной влажности рекомендуется использовать винты из нержавеющей стали А2. При затяжке используйте отвёртку подходящего размера и не прилагайте чрезмерных усилий, чтобы не повредить шлиц. Для ответственных соединений рекомендуется использовать фиксирующие составы (анаэробные герметики).
Преимущества покупки в нашем магазине
На складе в Новосибирске мы держим широкий ассортимент установочных винтов DIN 551 – от М1,6 до М10, с различными длинами, в обычном исполнении и из нержавеющей стали А2. Это позволяет оперативно закрывать любые потребности промышленных предприятий, ремонтных служб и производственных мастерских. Работаем как с розничными клиентами, так и с оптовыми заказами. Помогаем подобрать нужный размер, если вы сомневаетесь. Доставляем заказы во все регионы России – от Калининграда до Владивостока. Для постоянных партнёров действуют индивидуальные условия. Звоните или пишите – подберём крепёж под вашу задачу.
