Установочный винт конический, под шлиц DIN 553
Установочные винты DIN 553 (гужон) аналог ГОСТ 1476-93, ISO 7434 с прямым шлицем и коническим концом. Применяется в машиностроении, приборостроении и прочих промышленно-производственных отраслях.
Установочные винты DIN 553 (гужоны) с коническим концом – надёжная фиксация с центрированием
Установочный винт DIN 553 – это крепёжное изделие без головки, предназначенное для стопорения и точной фиксации деталей относительно друг друга. Он представляет собой стержень с метрической резьбой по всей длине, коническим концом и прямым шлицем на торце для затяжки отвёрткой. Такие винты также называют гужонами. Конический конец обеспечивает центрирование детали и повышенную надёжность фиксации за счёт вдавливания в поверхность вала или втулки. Это особенно важно при передаче крутящего момента и при работе с высокими нагрузками. Винты DIN 553 широко применяются в машиностроении, приборостроении, станкостроении и других отраслях, где требуется точное стопорение и центрирование деталей на валах.
Изделия полностью соответствуют стандарту DIN 553, а также имеют отечественный аналог ГОСТ 1476-93 и международный аналог ISO 7434. Это гарантирует точную геометрию, взаимозаменяемость и стабильное качество.
Основные характеристики
| Параметр | Значение |
|---|---|
| Стандарт | DIN 553 (аналоги: ГОСТ 1476-93, ISO 7434) |
| Тип | Установочный винт без головки (гужон) |
| Конец | Конический (с углом 90°) |
| Шлиц | Прямой (под отвёртку) |

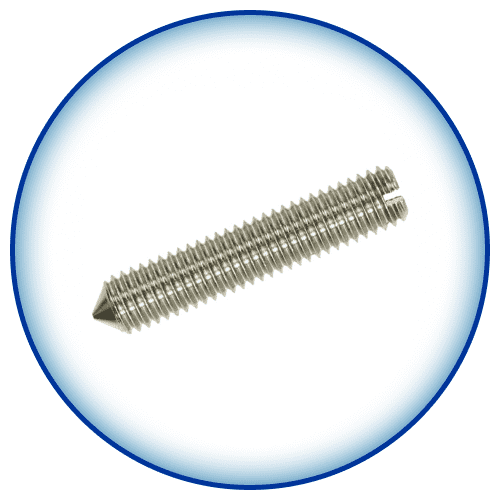

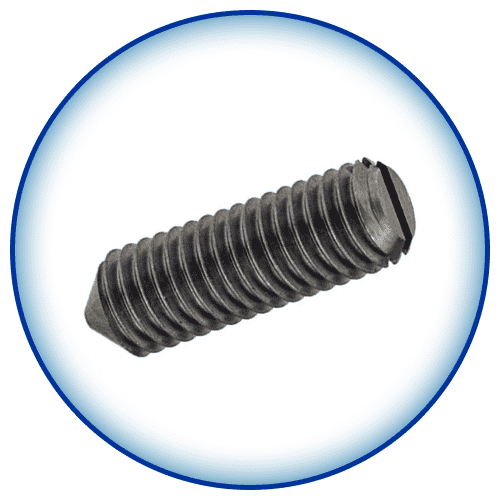

| Материал | Сталь без покрытия, нержавеющая сталь А2 |
| Резьба | Метрическая, полная (М1,6 – М10) |
| Длины | От 2 до 40 мм |
| Применение | Фиксация и центрирование деталей на валах, стопорение шкивов и зубчатых колёс, точная регулировка механизмов |
В каталоге представлены винты всех ходовых диаметров – от М1,6 до М10, с различными длинами, в обычном исполнении и из нержавеющей стали А2 для работы в агрессивных средах.
Где применяются установочные винты DIN 553
-
Машиностроение и станкостроение (фиксация шкивов, муфт, зубчатых колёс на валах)
-
Приборостроение (точное центрирование и регулировка механизмов)
-
Автомобилестроение (крепление деталей в узлах трансмиссии, стопорение)
-
Ремонт и обслуживание промышленного оборудования
-
Производство бытовой техники и электроники
-
Авиастроение и судостроение (ответственные соединения)
-
Инструментальное производство и оснастка
Как правильно выбрать установочный винт DIN 553
При выборе обращайте внимание на три параметра: диаметр резьбы, длину и материал исполнения. Диаметр резьбы выбирается в зависимости от размера стопорного отверстия и требуемой нагрузки – для большинства задач достаточно М3–М6, для более ответственных узлов используйте М8–М10. Длина винта должна быть достаточной для надёжной фиксации детали на валу, но не должна выступать за пределы ступицы. Конический конец обеспечивает дополнительное центрирование и повышенную фиксацию, поэтому такие винты предпочтительнее в узлах с высокими нагрузками и требованиями к соосности. Для работы в агрессивных средах и повышенной влажности рекомендуется использовать винты из нержавеющей стали А2. При затяжке используйте отвёртку подходящего размера и не прилагайте чрезмерных усилий, чтобы не повредить шлиц. Для ответственных соединений рекомендуется использовать фиксирующие составы (анаэробные герметики).
Преимущества покупки в нашем магазине
На складе в Новосибирске мы держим широкий ассортимент установочных винтов DIN 553 – от М1,6 до М10, с различными длинами, в обычном исполнении и из нержавеющей стали А2. Это позволяет оперативно закрывать любые потребности промышленных предприятий, ремонтных служб и производственных мастерских. Работаем как с розничными клиентами, так и с оптовыми заказами. Помогаем подобрать нужный размер, если вы сомневаетесь. Доставляем заказы во все регионы России – от Калининграда до Владивостока. Для постоянных партнёров действуют индивидуальные условия. Звоните или пишите – подберём крепёж под вашу задачу.
