Описание

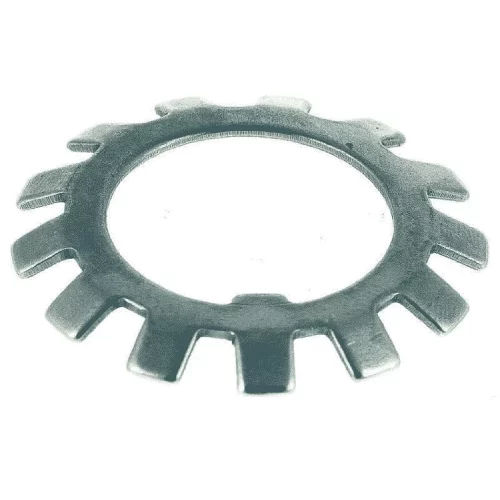

Многолапчатая стопорная шайба DIN 5406 — это специализированный элемент для механической фиксации шлицевых и круглых гаек на резьбовых соединениях. Конструкция с внутренней и наружными лапками обеспечивает абсолютное предотвращение самоотвинчивания в ответственных узлах.
Конструктивные особенности
• Внутренняя лапка для фиксации в аксиальном пазу вала или шпильки
• Несколько наружных лапок для контровки в шлицы гайки
• Плоское основание для равномерного распределения нагрузки
• Соответствие стандарту DIN 5406
• Изготовлена из неоцинкованной стали
Область применения
Используется в тяжелом машиностроении, энергетическом оборудовании, станкостроении, прессовых установках и других промышленных механизмах для стопорения регулировочных, стяжных и фиксирующих гаек на шпильках и валах крупных диаметров.
Преимущества
• Надежная механическая блокировка гайки от проворачивания
• Возможность регулировки положения гайки перед окончательной контровкой
• Простота контроля правильности монтажа
• Высокая устойчивость к ударным и вибрационным нагрузкам
• Применимость в высокотемпературных условиях
Технология монтажа
Внутренняя лапка устанавливается в продольный паз вала или шпильки. На шайбу навинчивается гайка и затягивается до требуемого момента. Наружные лапки последовательно загибаются в пазы (шлицы) гайки с помощью монтажного инструмента.
